Konstrukcijski sustavi
Znanje i iskustva koja smo stekli pri konstrukciji, certifikaciji i gradnji kuća gotovo nulte energije primijenili smo na sve montažne kuće Lumar.
Vanjske stijene
Promišljeni i optimizirani konstrukcijski sustavi predstavljaju osnovu svake naše kuće.
Masiv iQwood – DLT
Debljina zida
297 mm
297 mm
Debljina izolacije
200 mm
200 mm
Toplinska propusnost kroz izolaciju
0,15 W/m²K
0,15 W/m²K
Masiv – CLT
Debljina zida
382 mm
382 mm
Debljina izolacije
260 mm
260 mm
Toplinska propusnost kroz izolaciju
0,12 W/m²K
0,12 W/m²K
Toplinska propusnost uzimajući u obzir udio drva
0,13 W/m²K
0,13 W/m²K
Pasiv Energy 3.0
Debljina zida
407 mm
407 mm
Debljina izolacije
360 mm
360 mm
Toplinska propusnost kroz izolaciju
0,11 W/m²K
0,11 W/m²K
Toplinska propusnost uzimajući u obzir udio drva
0,12 W/m²K
0,12 W/m²K
Prestige Eko 3.0
Debljina zida
347 mm
347 mm
Debljina izolacije
300 mm
300 mm
Toplinska propusnost kroz izolaciju
0,12 W/m²K
0,12 W/m²K
Toplinska propusnost uzimajući u obzir udio drva
0,13 W/m²K
0,13 W/m²K
Prestige 3.0
Debljina zida
347 mm
347 mm
Debljina izolacije
300 mm
300 mm
Toplinska propusnost kroz izolaciju
0,12 W/m²K
0,12 W/m²K
Toplinska propusnost uzimajući u obzir udio drva
0,14 W/m²K
0,14 W/m²K

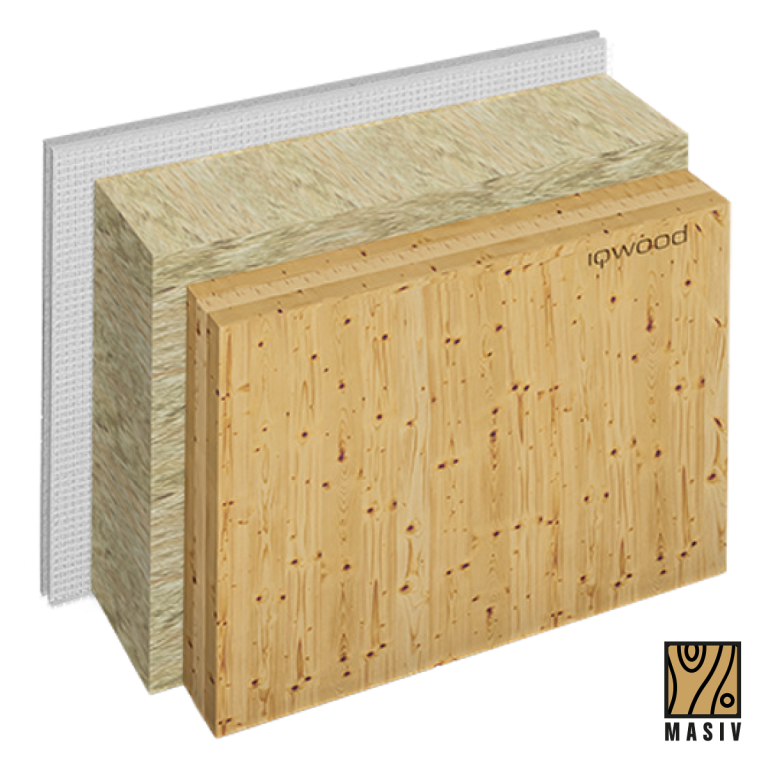

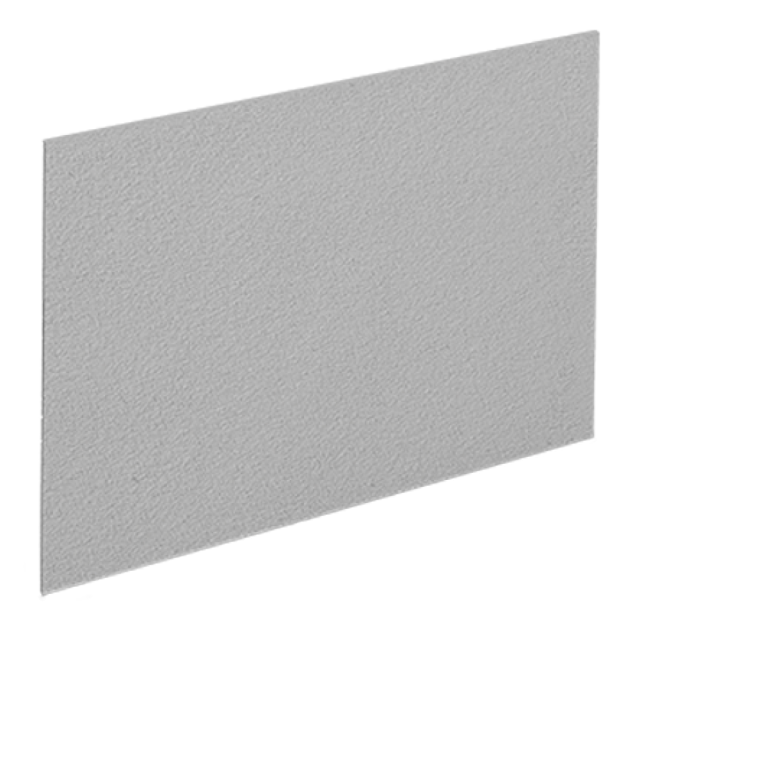

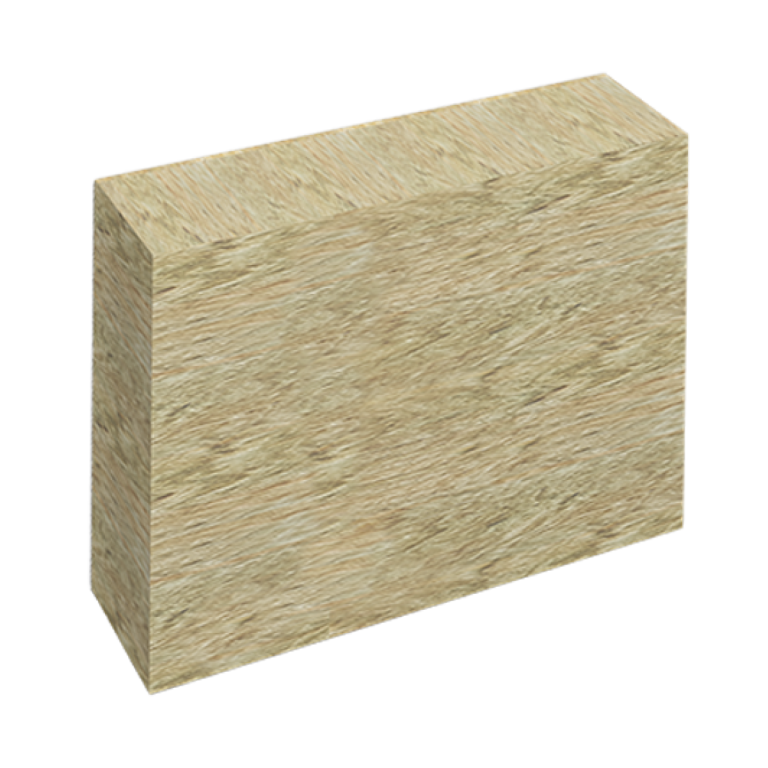

Masiv iQwood – DLT
Za gradnju kuća s masivnom drvenom konstrukcijom nudimo inovativni sustav LUMAR MASIV iQwood, izrađen od smrekovog drveta s bukovim čepovima. Riječ je o difuzno otvorenom sustavu, potpuno bez ljepila ili kemijskih dodataka. Vanjska je strana obložena 20 cm mineralne fasadne izolacije, a kao alternativa možete izabrati izolaciju od drvenih vlakana. Unutarnja vidljiva drvena konstrukcija doprinosi ugodnoj klimi stanovanja. Saznajte više o iQwood tehnologiji.
04
02
03
01
Tehnički podaci

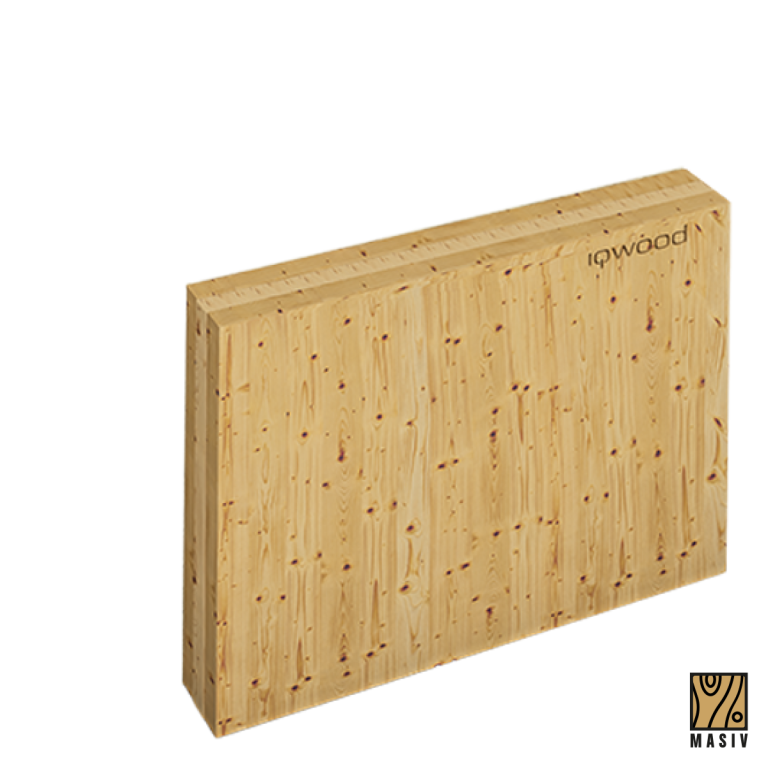

| 01 | Vidljiva iQwood stijena | 90 mm |
| 02 | Fasadna izolacija | 200 mm |

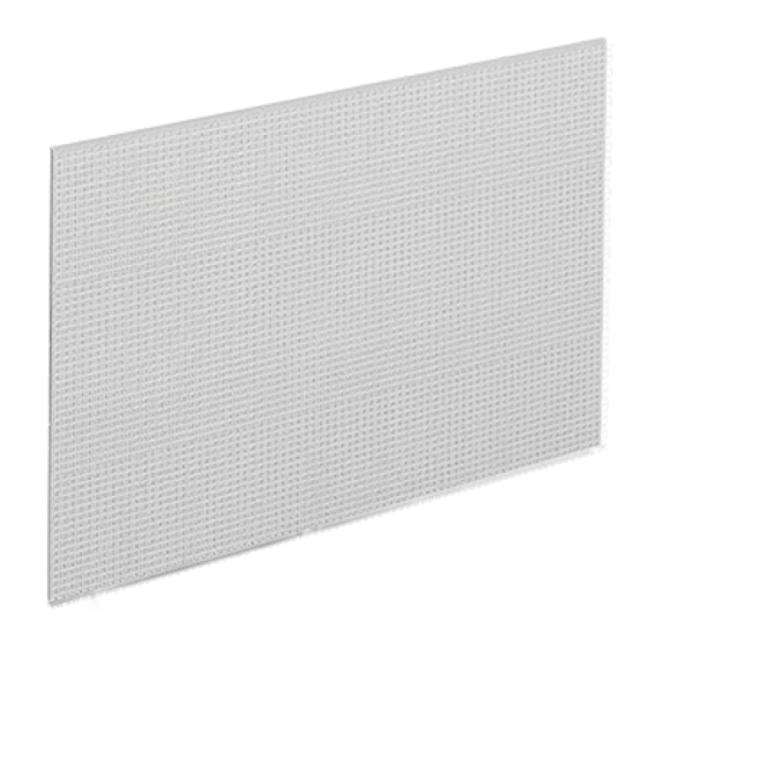

| 03 | Armaturna žbuka i mrežica | 5 mm |
| 04 | Završni sloj fasade | 2 mm |
| Debljina zida | 297 mm | |
| Debljina izolacije | 200 mm | |
| Toplinska propusnost kroz izolaciju | 0,15 W/m²K | |

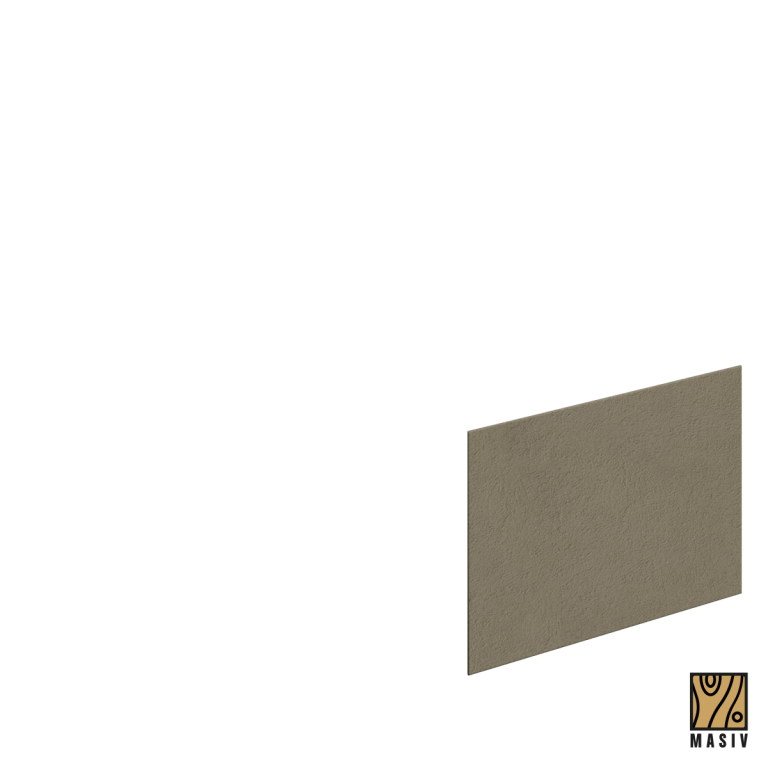

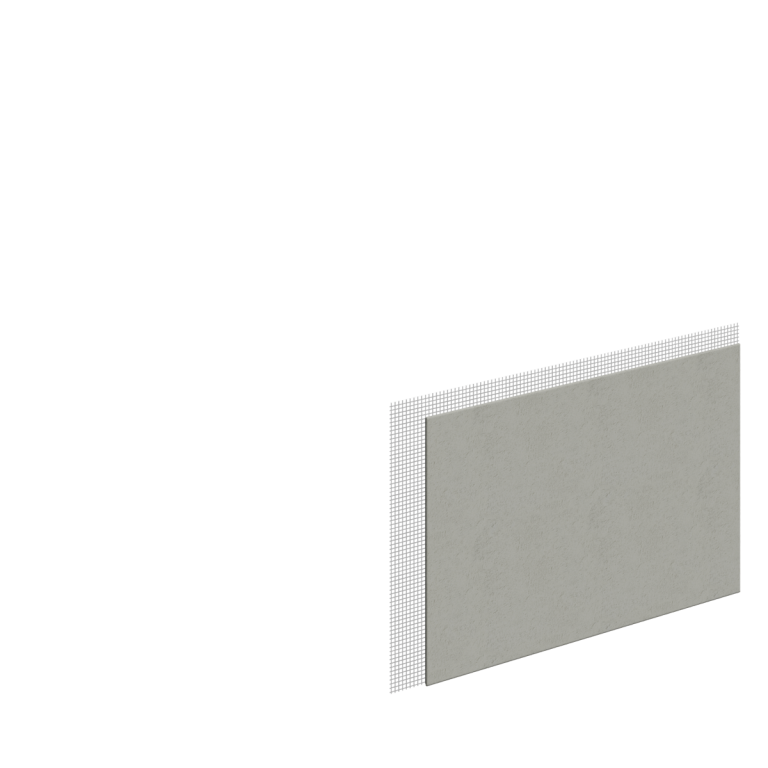

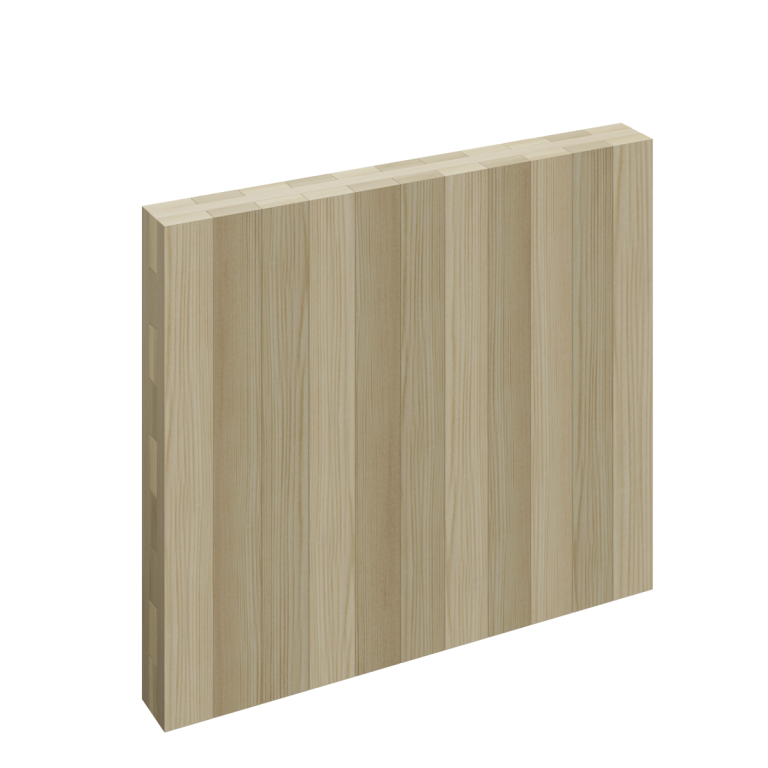

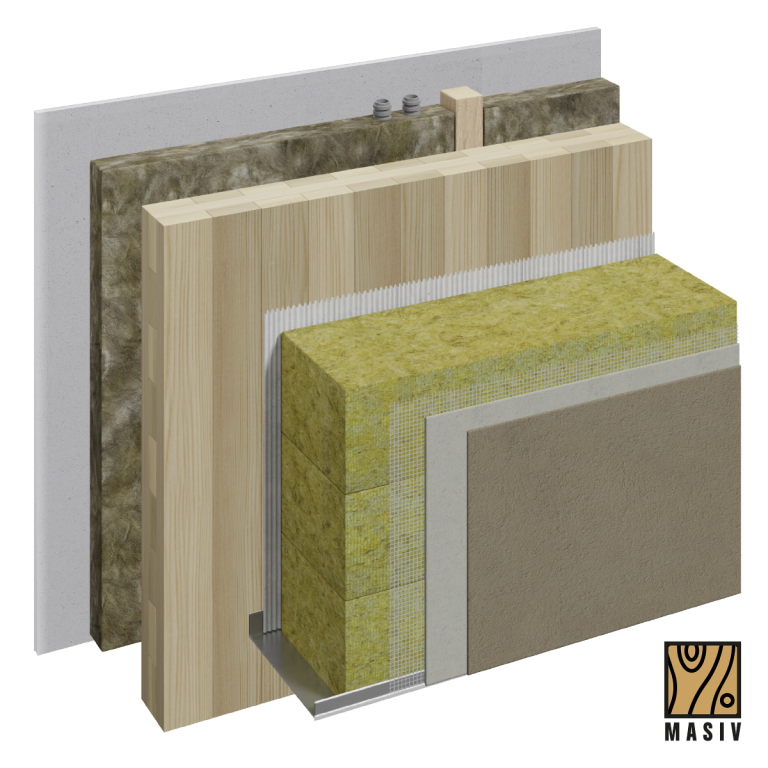

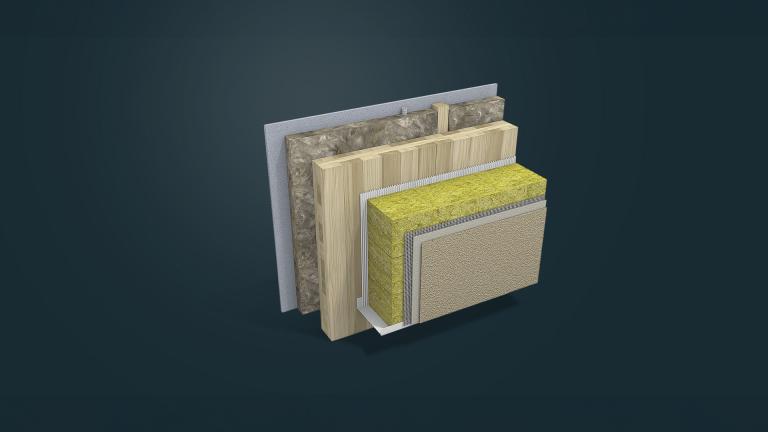

Masiv – CLT
Konstrukcijski sustav LUMAR MASIV namijenjen je svima koji žele koristiti masivnu drvenu konstrukciju. Nosivu konstrukciju čine križno lijepljene masivne drvene ploče, koje dodatno izoliramo mineralnom izolacijom s vanjske i unutarnje strane. Unutarnja instalacijska ravnina debljine 60 mm sadrži sve vodovodne i elektro instalacije. Vanjska fasadna izolacija iznosi 200 mm. Umjesto mineralne izolacije moguće je koristiti i drvena vlakna. Sustav je razvijen za složenije arhitektonske koncepte i za one koji žele kuću građenu od masivnog drva.
06
05
04
03
01
02
Tehnički podaci
| 01 | Završni sloj fasade | 2 mm |
| 02 | Armaturna žbuka i mrežica | 5 mm |

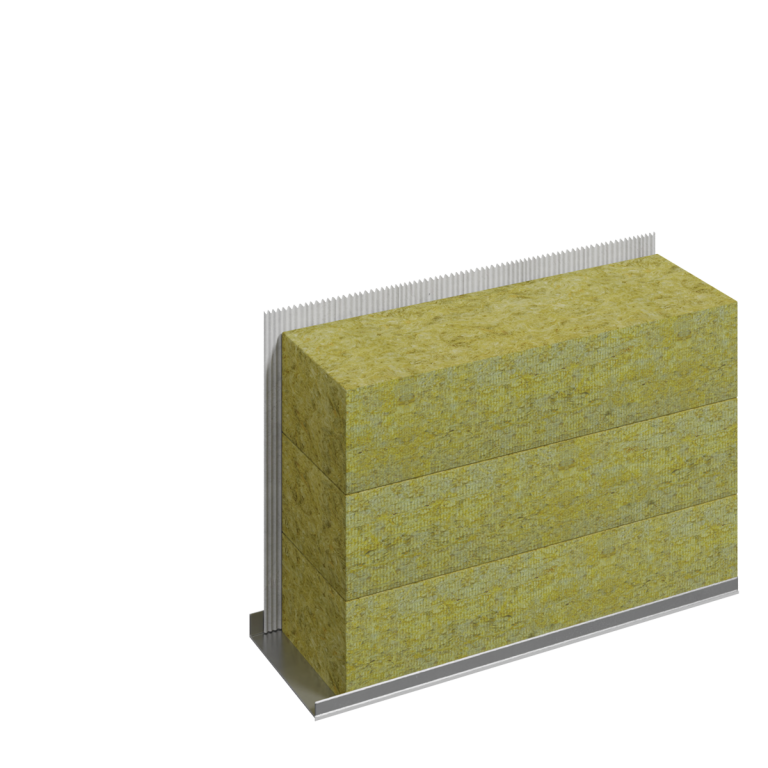

| 03 | Fasadna izolacija | 200 mm |
| 04 | Nosiva drvena konstrukcija – križno lijepljene ploče | 100 mm |
| 05 | Toplinska i zvučna izolacija na drvenoj podkonstrukciji | 60 mm |

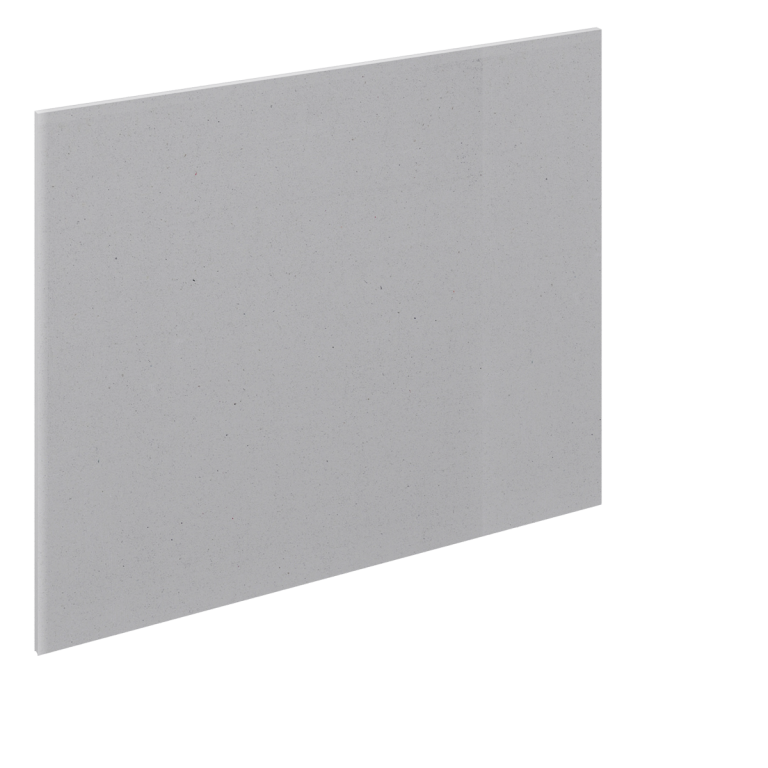

| 06 | Gipsano-kartonska ploča | 15 mm |
| Debljina zida | 382 mm | |
| Debljina izolacije | 260 mm | |
| Toplinska propusnost kroz izolaciju | 0,12 W/m²K | |
| Toplinska propusnost uzimajući u obzir udio drva | 0,13 W/m²K | |

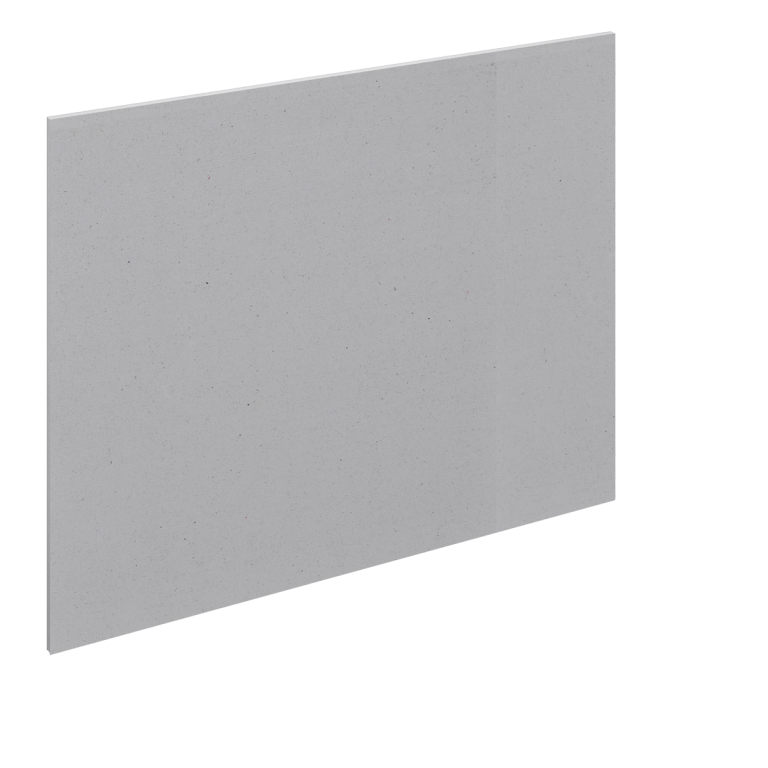

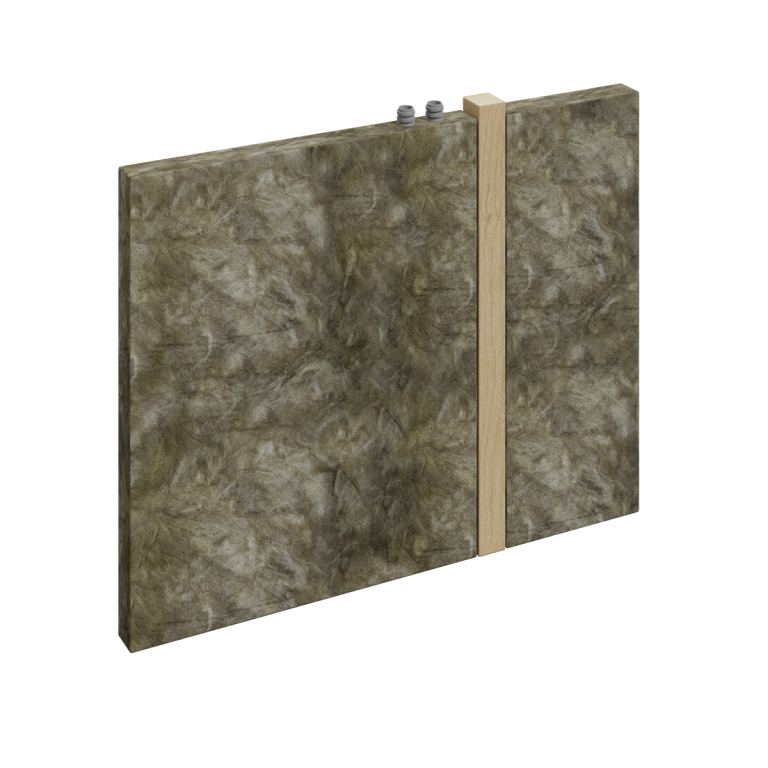

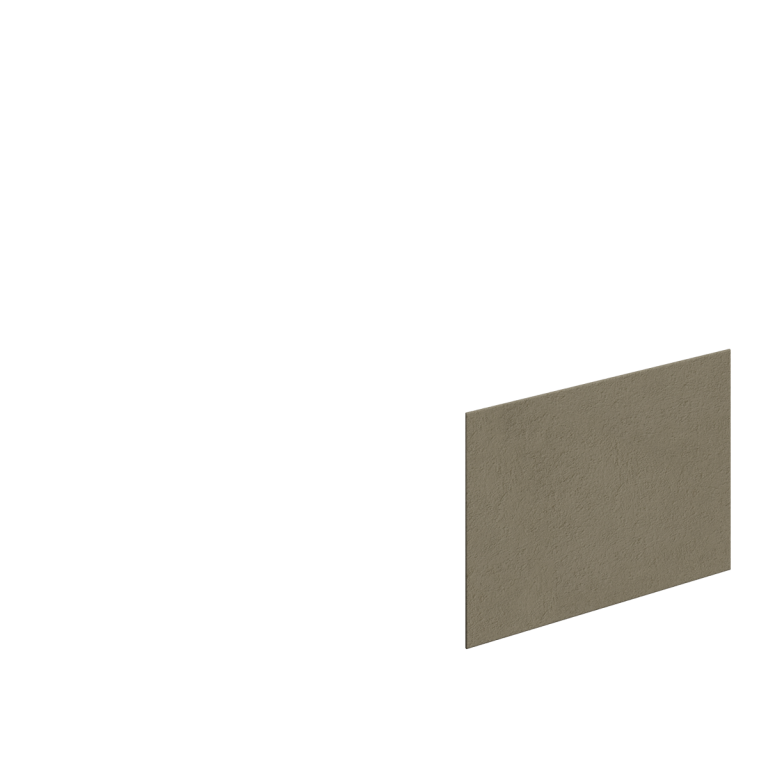

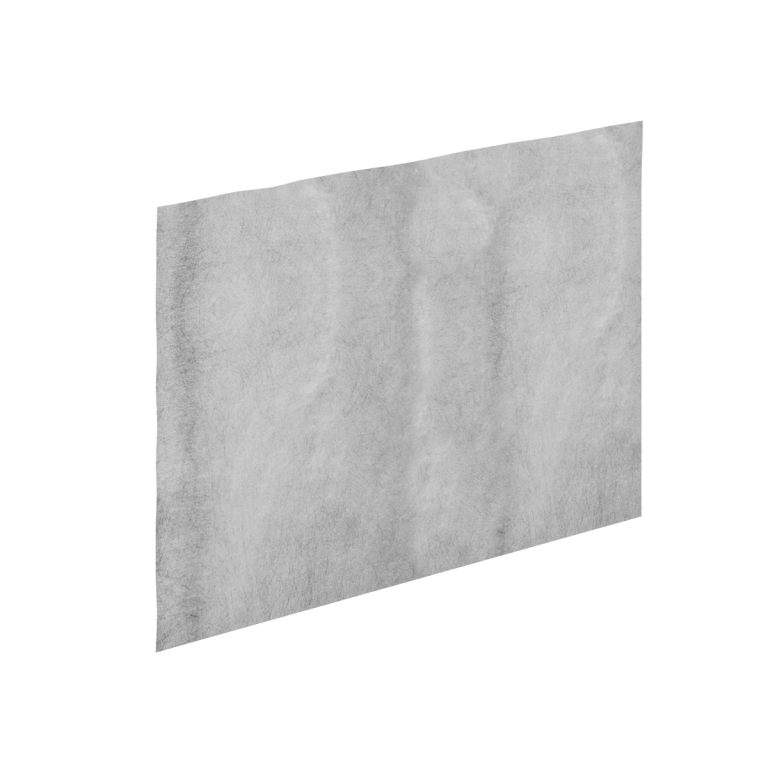

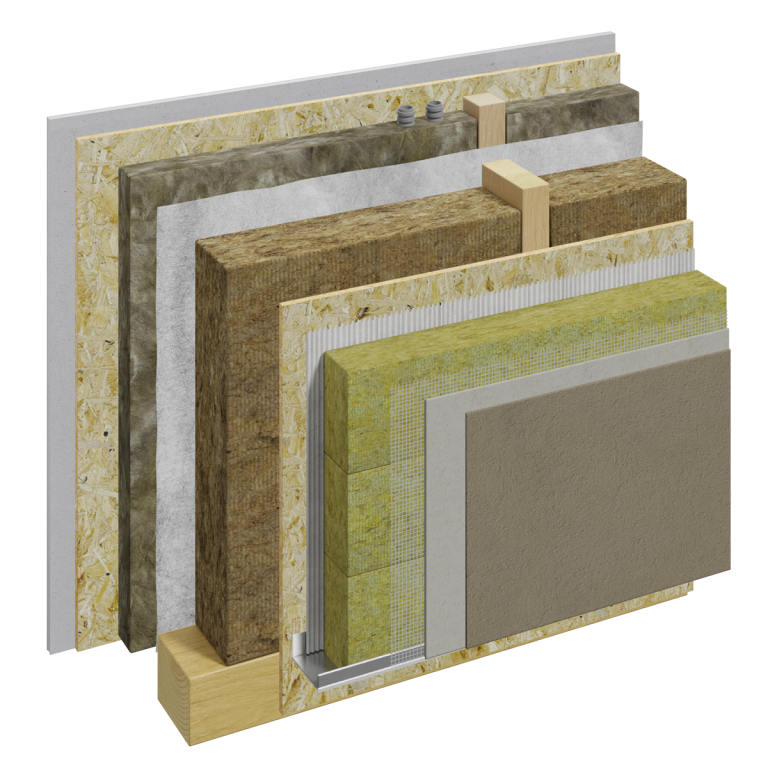

Pasiv Energy 3.0
Konstrukcijski sustav LUMAR PASIV ENERGY 3.0 odlikuje uravnotežena konstrukcija i pomno odabrani materijali. Odabrani materijali osiguravaju odličnu toplinsku izolaciju. Prednost sustava je dodatna instalacijska površina na unutarnjoj strani, u kojoj su izvedeni svi elektrotehnički i vodovodni razvodi. Tehnološku dovršenost potvrđuje certifikat Instituta Passivhaus, koji provjerava sve ključne detalje za gradnju.
01
03
05
08
09
02
04
06
07
Tehnički podaci

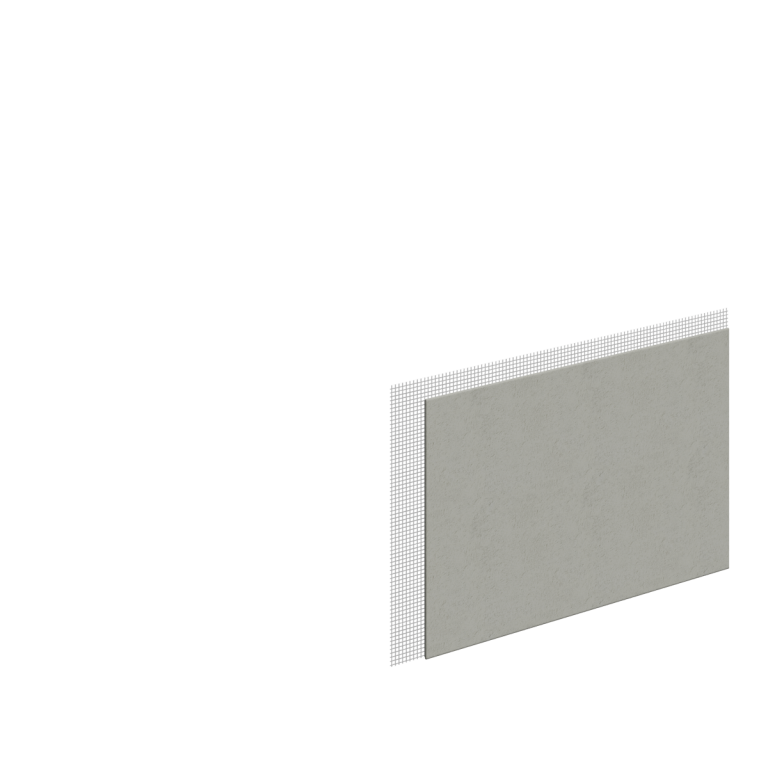

| 01 | Završni sloj fasade | 2 mm |
| 02 | Armaturna žbuka i mrežica | 5 mm |

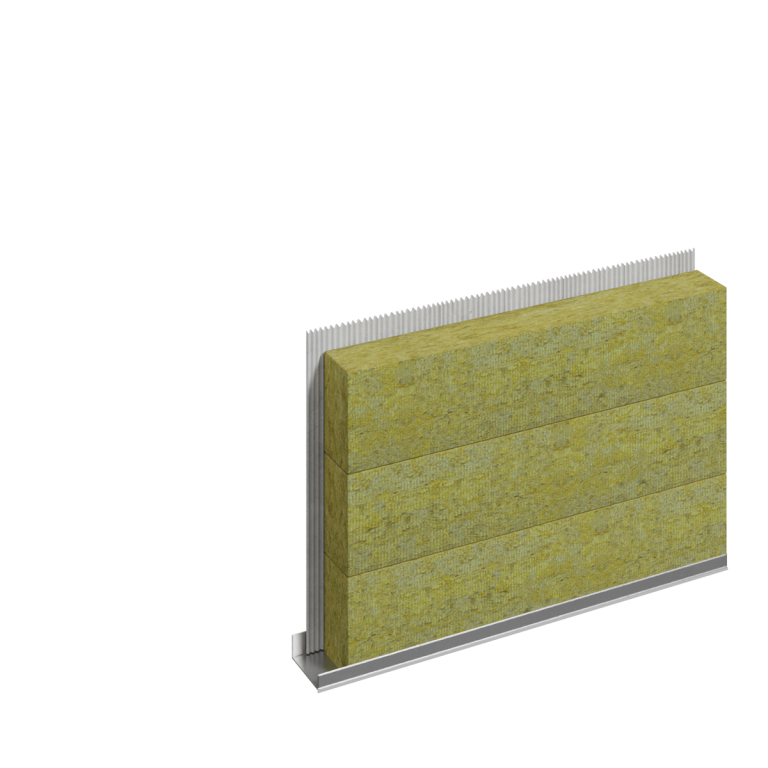

| 03 | Fasadna izolacija | 140 mm |

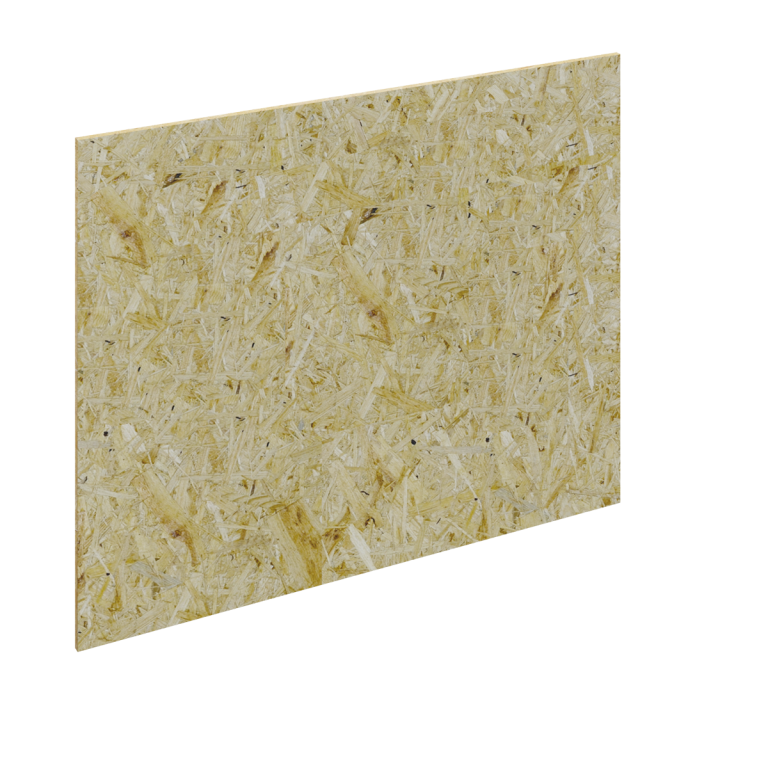

| 04 | OSB ploča | 15 mm |

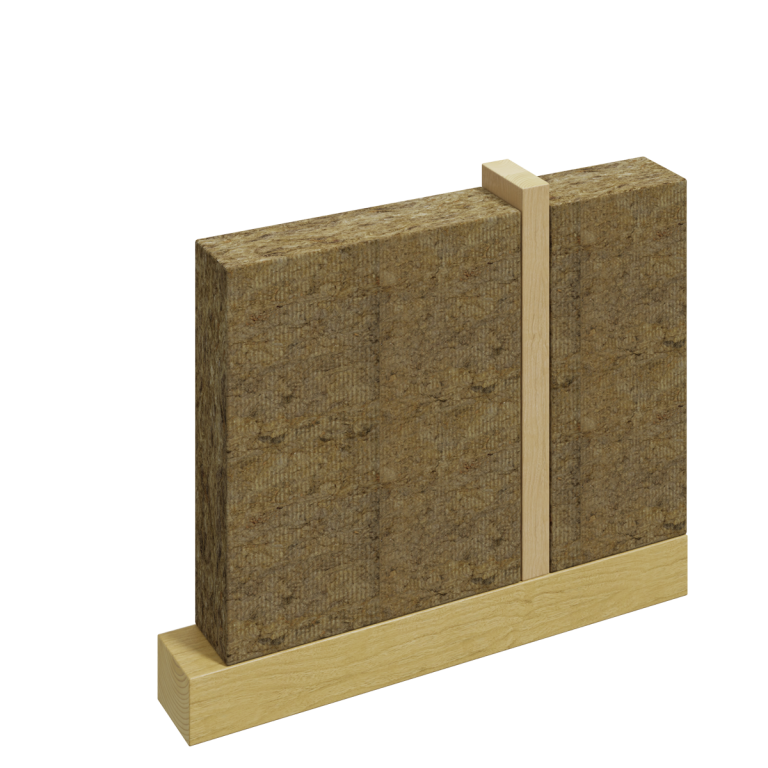

| 05 | Mineralna toplinska i zvučna izolacija s drvenom nosivom konstrukcijom | 160 mm |
| 06 | Parna brana | 0,2 mm |
| 07 | Mineralna toplinska i zvučna izolacija na drvenoj podkonstrukciji | 60 mm |

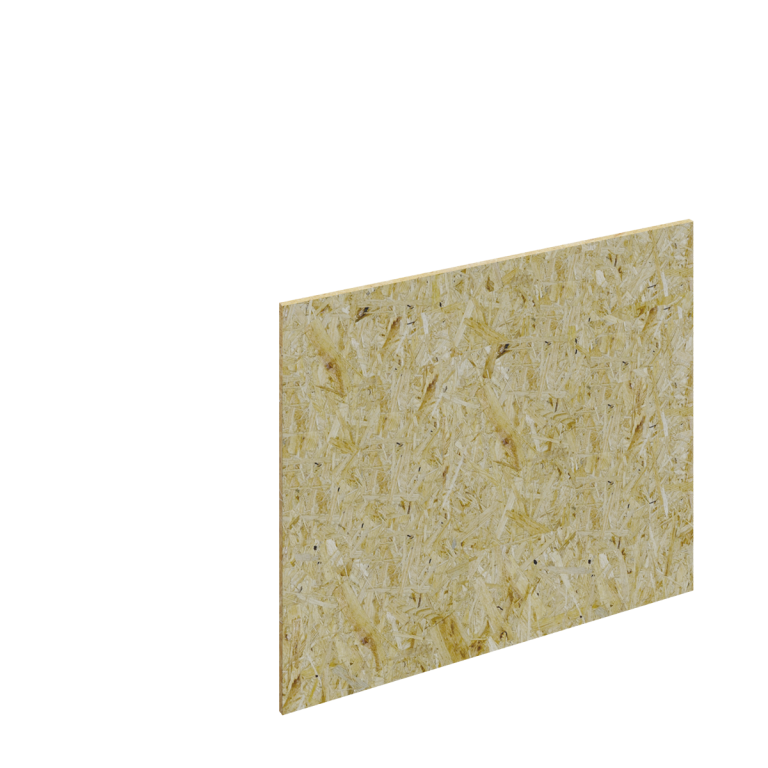

| 08 | OSB ploča | 15 mm |
| 09 | Gipsano-vlaknasta ploča | 10 mm |
| Debljina zida | 407 mm | |
| Debljina izolacije | 360 mm | |
| Toplinska propusnost kroz izolaciju | 0,11 W/m²K | |
| Toplinska propusnost uzimajući u obzir udio drva | 0,12 W/m²K | |

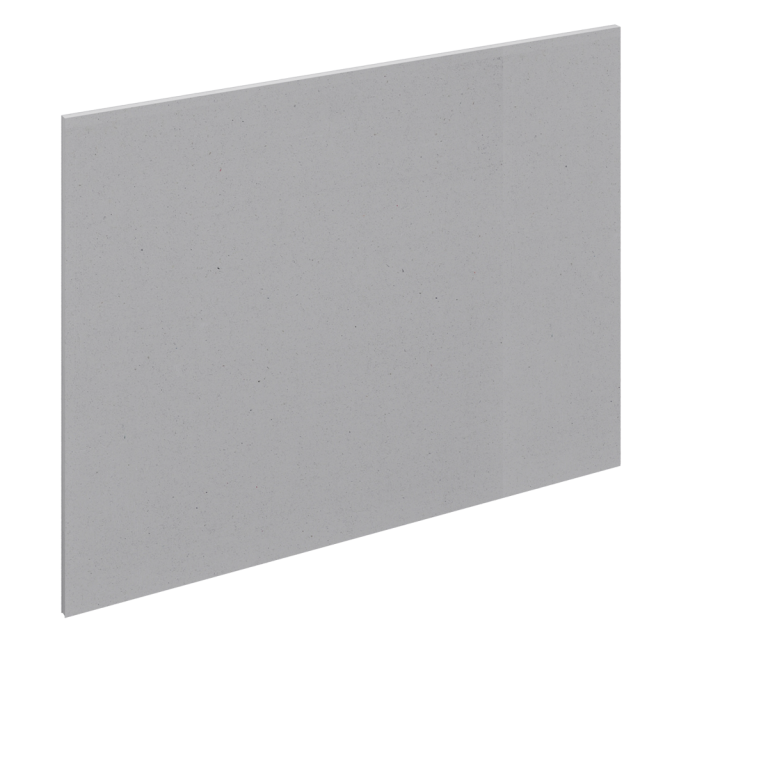

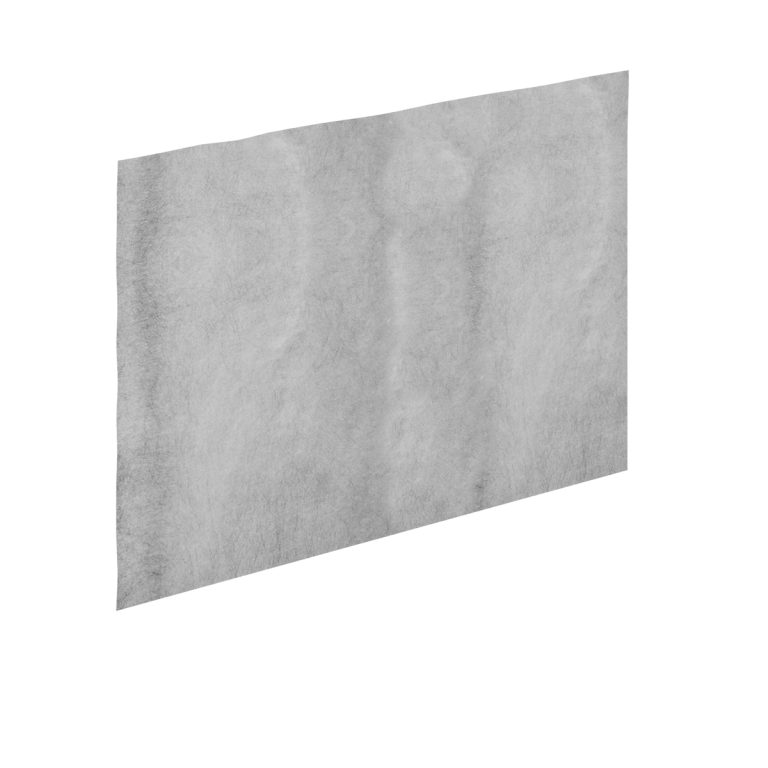

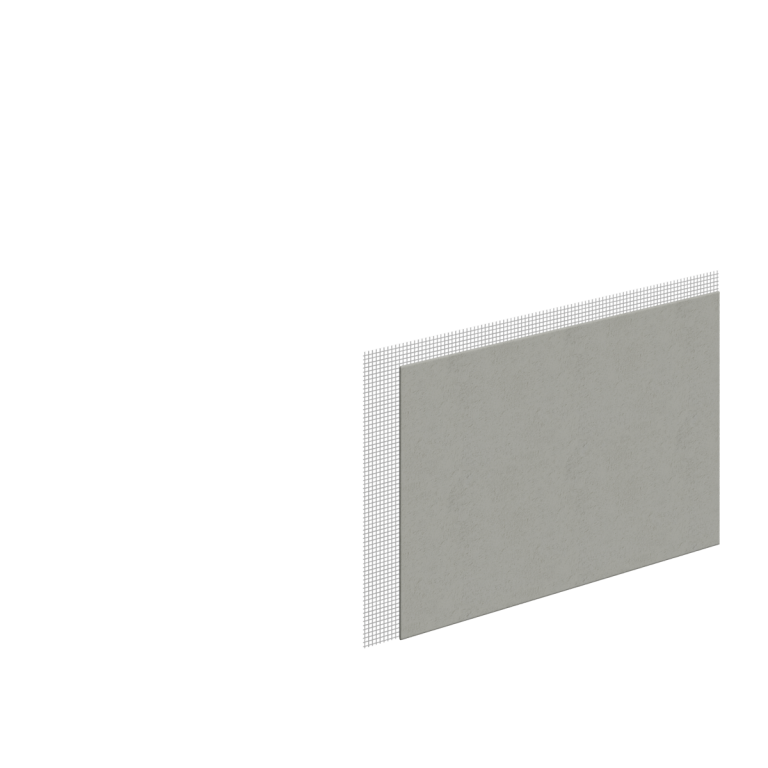

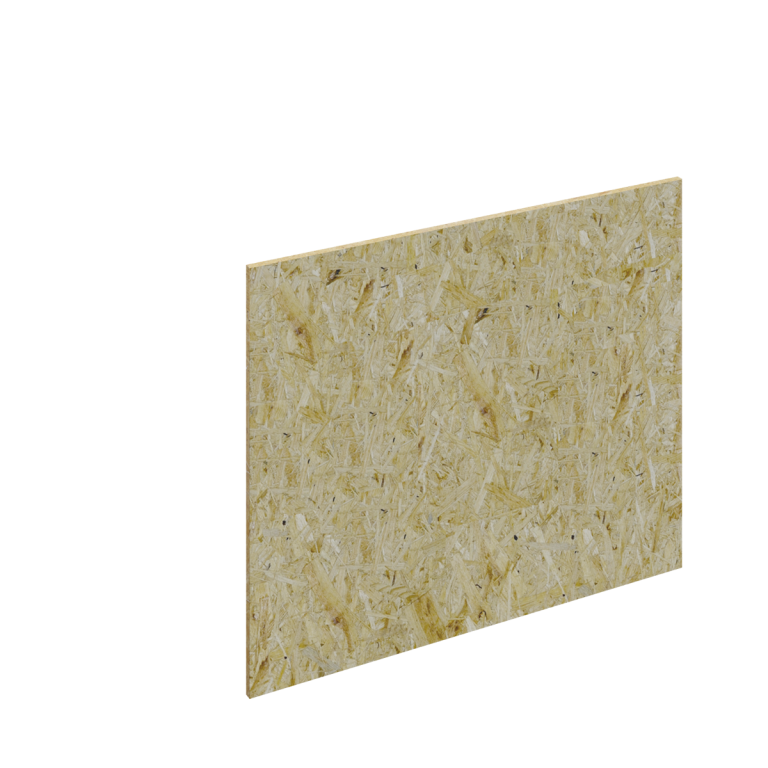

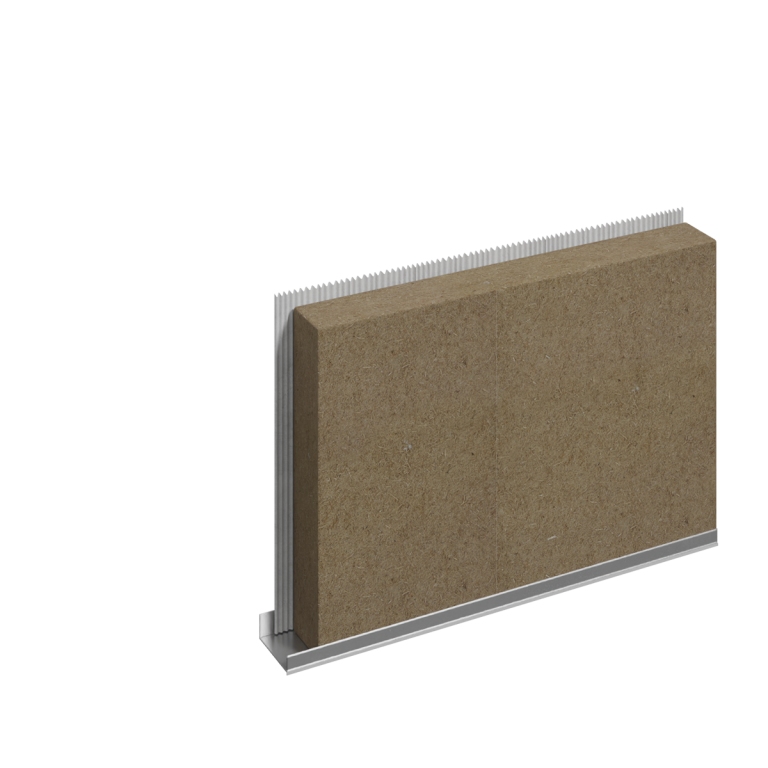

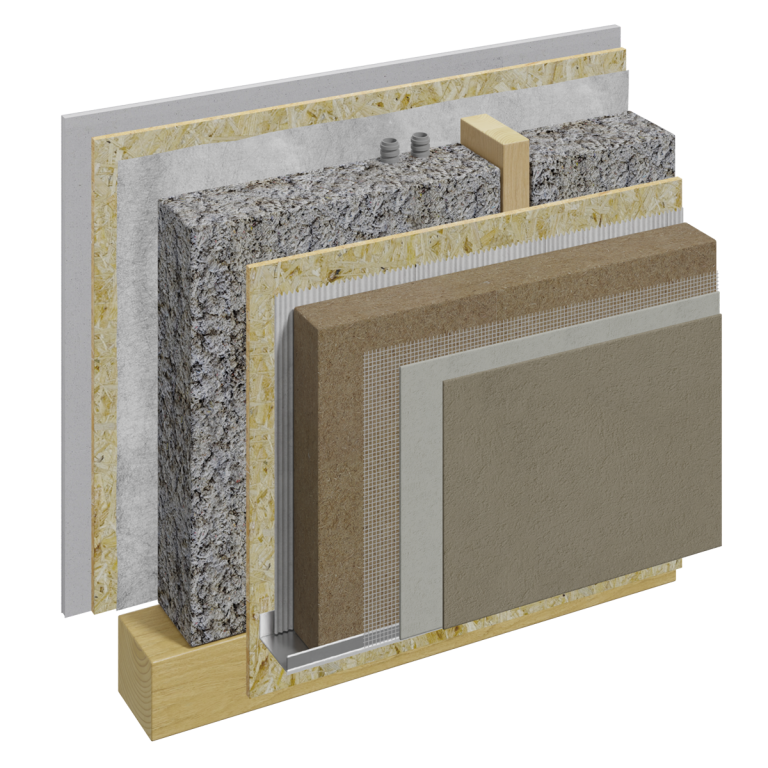

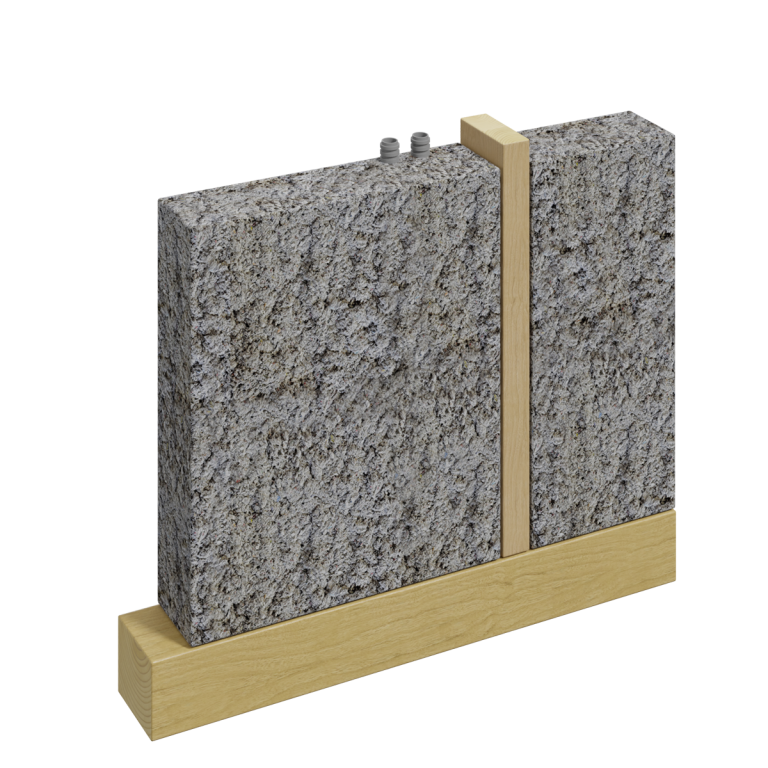

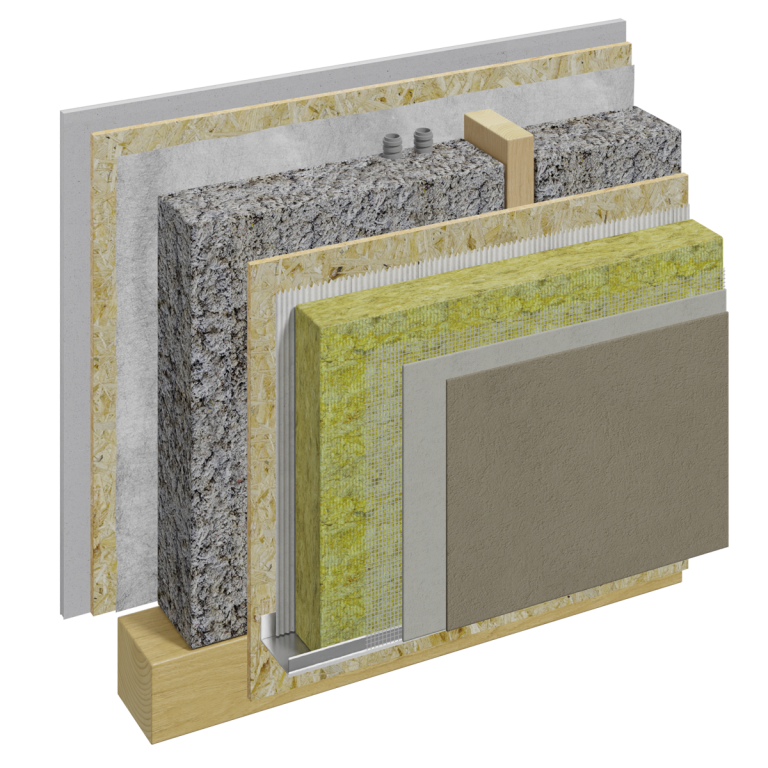

Prestige Eko 3.0
Uz dodatno uvažavanje utjecaja na okoliš ugrađenih materijala, naš smo osnovni sustav nadogradili u LUMAR PRESTIGE EKO 3.0. Odlikuje ga izbor prirodnih izolacijskih materijala – celuloznih i drvenih vlakana, koji uz izvrsne toplinske izolacijske sposobnosti osiguravaju i odličnu toplinsku stabilnost konstrukcije te bolju zaštitu od ljetne vrućine.
02
03
04
06
07
01
05
08
Tehnički podaci
| 01 | Završni sloj fasade | 2 mm |
| 02 | Armaturna žbuka i mrežica | 5 mm |
| 03 | Fasadna izolacija | 140 mm |

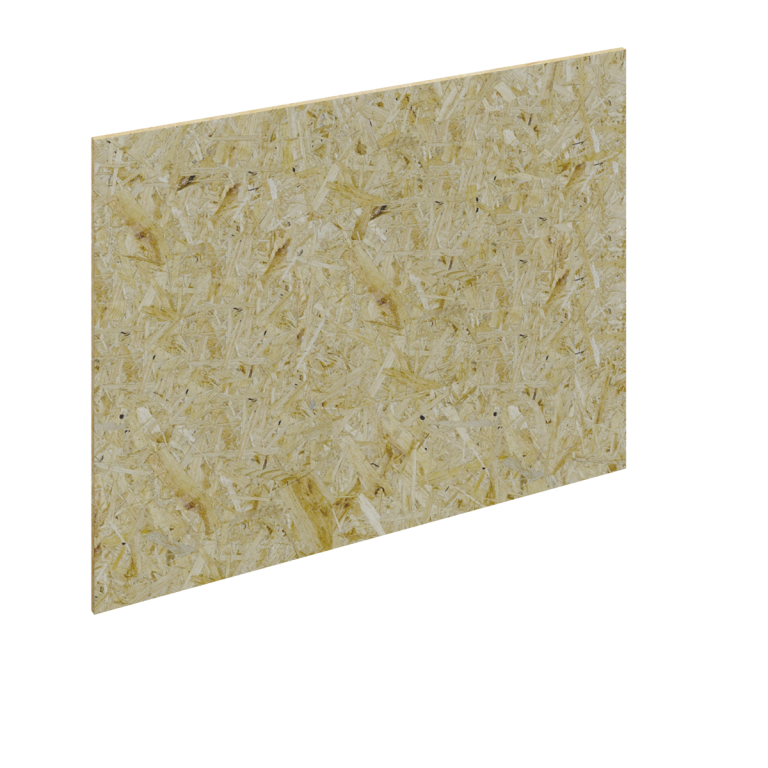

| 04 | OSB ploča | 15 mm |
| 05 | Celulozna toplinska i zvučna izolacija s drvenom nosivom konstrukcijom | 160 mm |
| 06 | Parna brana | 0,2 mm |
| 07 | OSB ploča | 15 mm |
| 08 | Gipsano-vlaknasta ploča | 10 mm |
| Debljina zida | 347 mm | |
| Debljina izolacije | 300 mm | |
| Toplinska propusnost kroz izolaciju | 0,12 W/m²K | |
| Toplinska propusnost uzimajući u obzir udio drva | 0,13 W/m²K | |

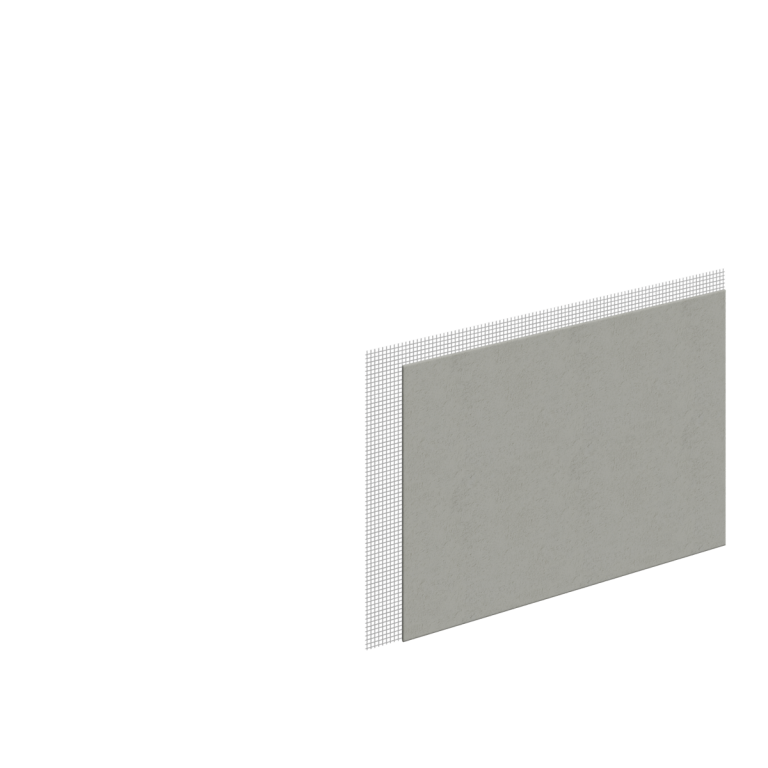

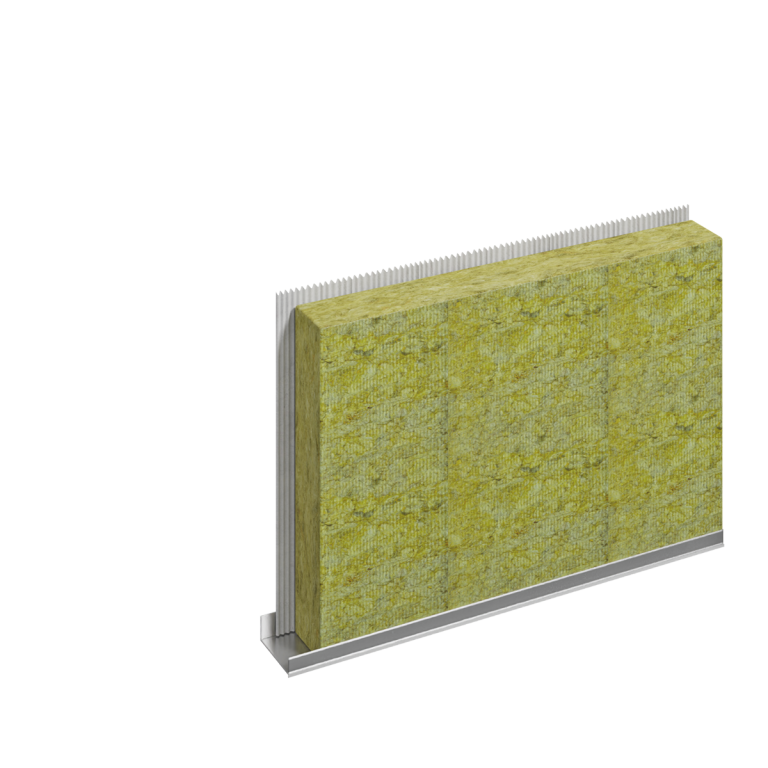

Prestige 3.0
Konstrukcijski sustav LUMAR PRESTIGE 3.0 predstavlja osnovni konstrukcijski sustav za gradnju Lumarovih kuća. Glavna nosiva konstrukcija izolirana je s 160 mm mineralne vune, a zajedno s mineralnom fasadnom izolacijom čini difuzno otvoren sustav gradnje. Sustav nudi izvrsne toplinske karakteristike. Dvostruka obloga zidova u kombinaciji OSB ploča (15 mm) i gipsano-vlaknastih ploča (10 mm) pruža izvanrednu potresnu sigurnost, zvučnu zaštitu i ugodnu klimu stanovanja.
01
02
03
05
04
06
07
08
Tehnički podaci

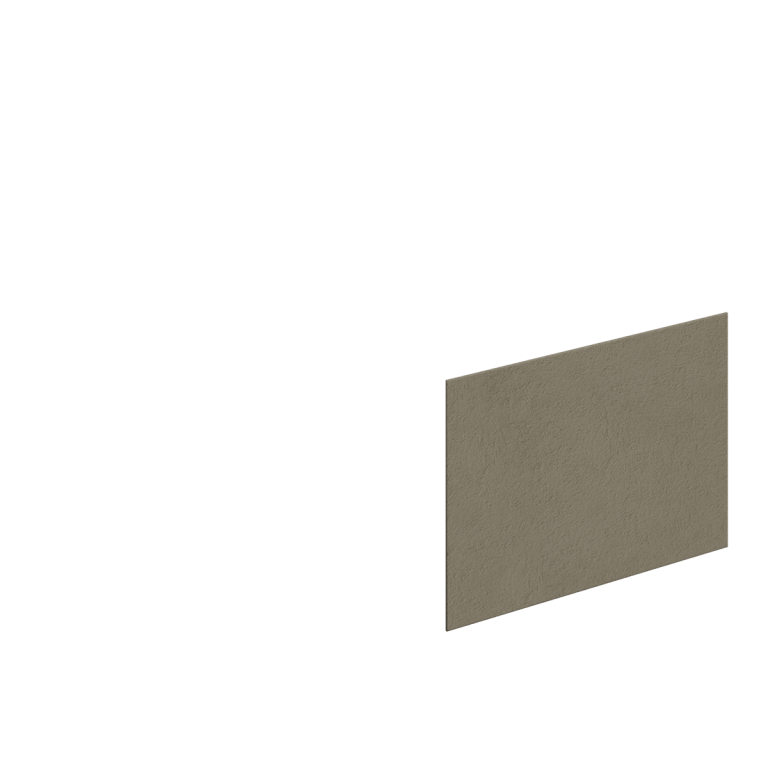

| 01 | Završni sloj fasade | 2 mm |
| 02 | Armaturna žbuka i mrežica | 5 mm |
| 03 | Fasadna izolacija | 140 mm |
| 04 | OSB ploča | 15 mm |
| 05 | Mineralna toplinska i zvučna izolacija s drvenom nosivom konstrukcijom | 160 mm |
| 06 | Parna brana | 0,2 mm |
| 07 | OSB ploča | 15 mm |
| 08 | Gipsano-vlaknasta ploča | 10 mm |
| Debljina zida | 347 mm | |
| Debljina izolacije | 300 mm | |
| Toplinska propusnost kroz izolaciju | 0,12 W/m²K | |
| Toplinska propusnost uzimajući u obzir udio drva | 0,14 W/m²K | |
Unutarnje stijene
Različite mogućnosti za vašu udobnost, tišinu i održivost.
Unutarnji zid Lumar Silent 3.0
Debljina zida
150 mm
150 mm
Zvučna izolativnost Rw, R
47 dB
47 dB
Otpornost na požar
REI 60
REI 60
Unutarnji zid iQwood
Debljina zida
165 mm
165 mm
Unutarnji zid Lumar 3.0
Debljina zida
150 mm
150 mm
Zvučna izolativnost zida Rw
45 dB
45 dB
Otpornost na požar
REI 45
REI 45

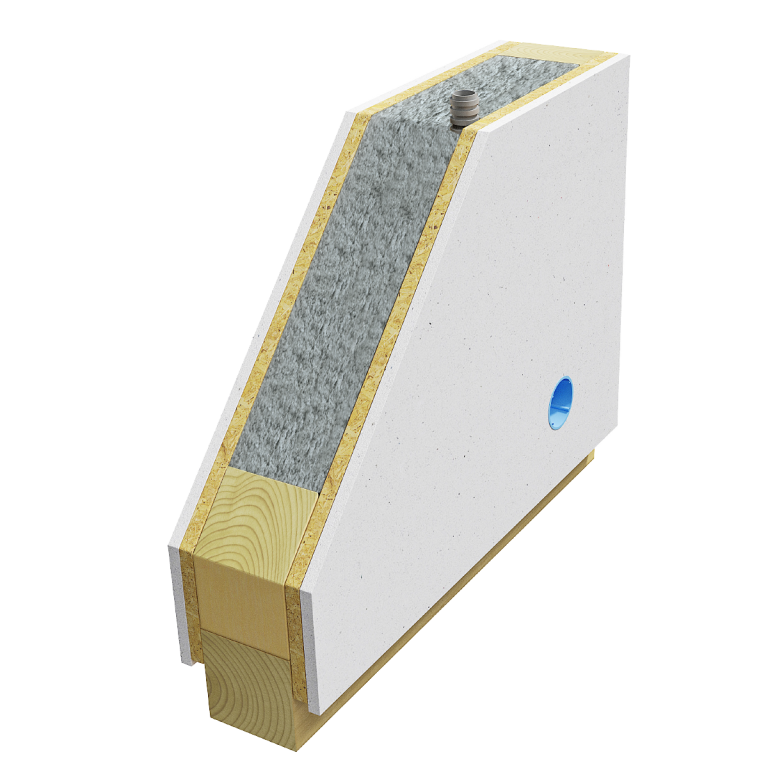

Unutarnji zid Lumar Silent 3.0
S promišljenom konstrukcijom možemo također doprinijeti poboljšanoj zvučnoj izolaciji između soba. U tu smo svrhu razvili unutarnji zid LUMAR SILENT 3.0 kao nadogradnju naše osnovne konstrukcije, koja pruža još bolju zvučnu izolaciju. Nosiva konstrukcija potpuno je izolirana celuloznom izolacijom i zatvorena dvostrukom oblogom od OSB ploča debljine 15 mm i gipsano-vlaknastih ploča debljine 10 mm. Dodatno je između obloge i konstrukcije ugrađen dilatacijski trak koji smanjuje prijenos zvuka kroz konstrukciju.
05
04
06
01
02
03
Tehnički podaci
| 01 | Gipsano-vlaknasta ploča | 10 mm |
| 02 | OSB ploča | 15 mm |
| 03 | Dilatacijski trak | 50 mm |
| 04 | Zvučna izolacija od celuloznih vlakana s nosivom drvenom konstrukcijom | 100 mm |
| 05 | OSB ploča | 15 mm |
| 06 | Gipsano-vlaknasta ploča | 10 mm |
| Debljina zida | 150 mm | |
| Zvučna izolativnost Rw, R | 47 dB | |
| Otpornost na požar | REI 60 | |
Unutarnji zid iQwood
Također su unutarnji masivni drveni zidovi Lumar iQwood izrađeni od smrče. Križno postavljene daske spojene su bukovim čepovima. Čepovi s unutarnje strane mogu biti vidljivi ili nevidljivi, ovisno o želji naručitelja ili arhitekta. Na vidljivoj strani moguće je odabrati različite vrste drva. Zidovi su izrađeni potpuno bez ljepila ili drugih kemijskih dodataka. U kombinaciji s glinenim žbukama omogućuju vrhunsku kvalitetu stanovanja i ugodnu klimu boravka.
01
02
03
04
Tehnički podaci
| 01 | Gipsano-kartonska ploča | 12.5 mm |
| 02 | Gipsano-kartonska ploča | 12.5 mm |
| 03 | Drvena podkonstrukcija | 50 mm |
| 04 | Vidljivi zid iQwood | 90 mm |
| Debljina zida | 165 mm | |

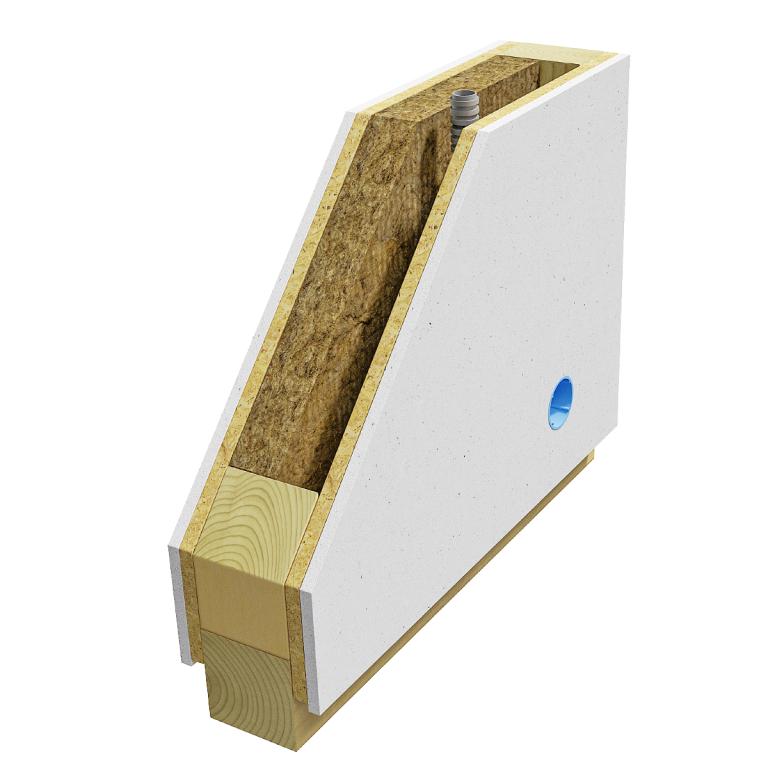

Unutarnji zid Lumar 3.0
Unutarnji zidovi u Lumar kućama debljine su 15 cm, i ovdje koristimo obostranu dvostruku oblogu. Nosiva konstrukcija debljine je 10 cm i ispunjena je s 5 cm zvučne izolacije. Obostrano je zatvorena dvostrukom oblogom, OSB pločom debljine 15 mm i gipsano-vlaknastom pločom debljine 10 mm. Dvostruka obloga donosi važne prednosti u pogledu potresne zaštite, sprječavanja nastanka dlačnih pukotina i mogućnosti vješenja većih tereta.
01
02
03
04
05
06
Tehnički podaci
| 01 | Gipsano-vlaknasta ploča | 10 mm |
| 02 | OSB ploča | 15 mm |
| 03 | Toplinska i zvučna izolacija od mineralne vune ili drvenih vlakana u BIO sustavu | 50 mm |
| 04 | Nosiva drvena konstrukcija | 100 mm |
| 05 | OSB ploča | 15 mm |
| 06 | Gipsano-vlaknasta ploča | 10 mm |
| Debljina zida | 150 mm | |
| Zvučna izolativnost zida Rw | 45 dB | |
| Otpornost na požar | REI 45 | |
Krovovi
Krovna konstrukcija predstavlja važan element ovoja svake kuće, ne samo s aspekta energetske učinkovitosti, nego i zaštite od vremenskih utjecaja i trajnosti objekta. Kvalitetno izolirana krovna konstrukcija nudi dobru toplinsku zaštitu, kvalitetna kritina i kvalitetno izvedeni detalji osiguravaju dug vijek trajanja krova i kuće.
Krov Lumar Pasiv
Debljina krova
493 mm
493 mm
Debljina izolacije
300 mm
300 mm
Toplinska propusnost kroz izolaciju
0,13 W/m²K
0,13 W/m²K
Toplinska propusnost uzimajući u obzir udio drveta
0,13 W/m²K
0,13 W/m²K
Krov Lumar
Debljina krova
433 mm
433 mm
Debljina izolacije
300 mm
300 mm
Toplinska propusnost kroz izolaciju
0,13 W/m²K
0,13 W/m²K
Toplinska propusnost uzimajući u obzir udio drveta
0,15 W/m²K
0,15 W/m²K

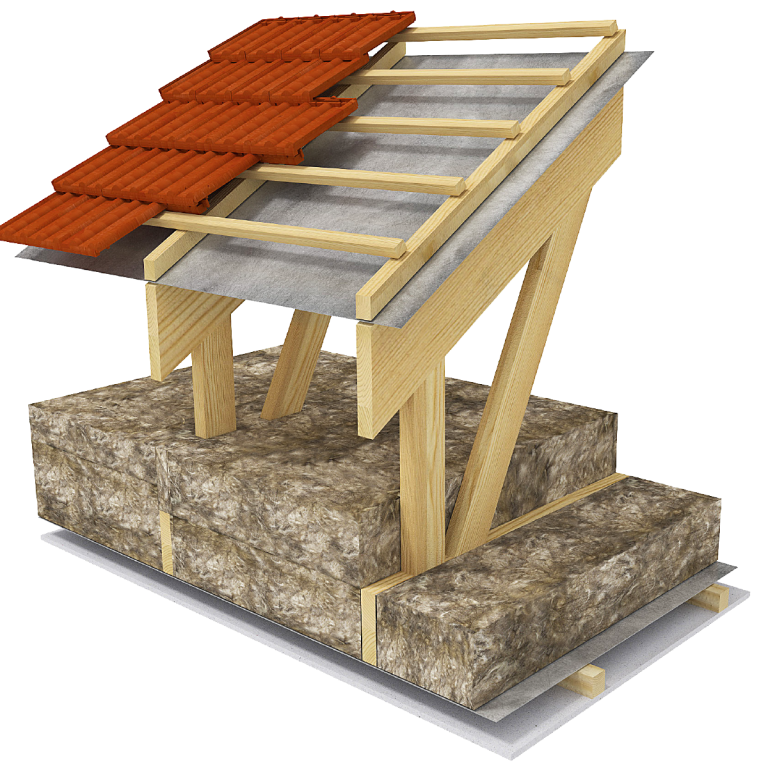

Krov Lumar Pasiv
U kućama s punom etažnom visinom krovnu konstrukciju izvodimo s prefabriciranim nosačima spojenim čavlima. Izolirani najmanje 300 mm mineralne izolacije i uz odgovarajuće prozračivanje preostalog potkrovnog prostora sprječavamo ljetno pregrijavanje. S donje strane nosača postavljene su letvice unutar kojih je razveden razvod instalacija. Konstrukcija je s donje strane zatvorena gipsano-kartonskom pločom.
01
02
03
04
05
06
07
Tehnički podaci
| 01 | Letvice | 50 mm |
| 02 | Letvice za ventilaciju | 70 mm |
| 03 | Sekundarna krovna kritina | 0,2 mm |
| 04 | Mineralna toplinska i zvučna izolacija s drvenim nosačima spojenim čavlima | 300 mm |
| 05 | Parna brana | 0,2 mm |
| 06 | Letvice | 60 mm |
| 07 | Protupožarna gipsano-kartonska ploča | 12,5 mm |
| Debljina krova | 493 mm | |
| Debljina izolacije | 300 mm | |
| Toplinska propusnost kroz izolaciju | 0,13 W/m²K | |
| Toplinska propusnost uzimajući u obzir udio drveta | 0,13 W/m²K | |

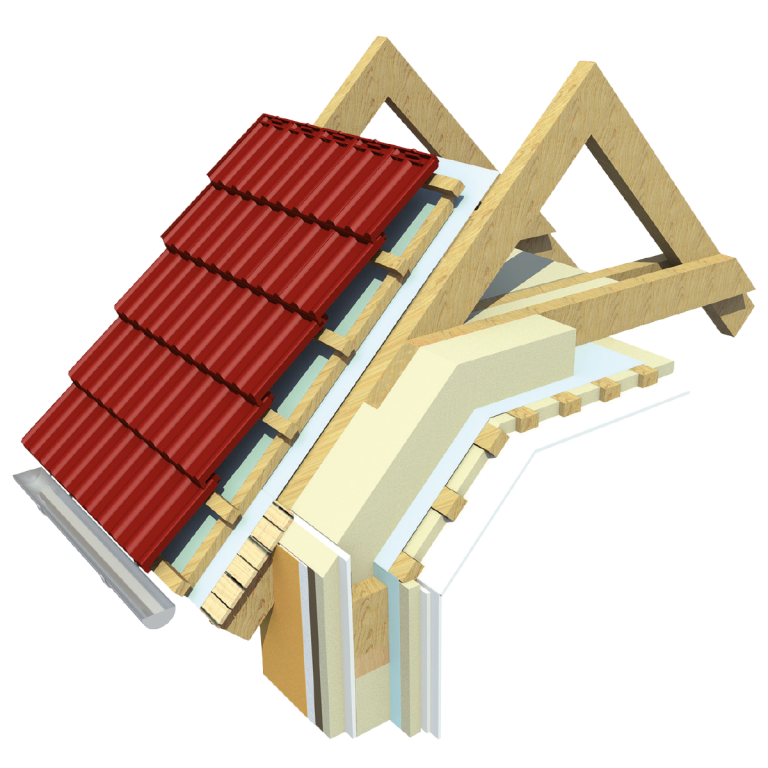

Krov Lumar
Pri mansardnim kućama krovnu konstrukciju čine drveni rogovi i škarnici, potpuno izolirani mineralnom izolacijom i dodatnom podkonstrukcijom na donjoj strani, u kojoj su razvedene instalacije i dodatni prostor za izolaciju. Sa 300 mm ukupne debljine izolacije postiže se dobra toplinska zaštita. S unutarnje strane zatvorena je gipsano-kartonskom pločom. S vanjske strane rogovi su zaštićeni kvalitetnom sekundarnom krovnom kritinom, na koju su postavljene drvene letvice za ventilaciju i odabrana kritina.
01
02
03
04
05
06
07
Tehnički podaci
| 01 | Letvice | 50 mm |
| 02 | Letvice za ventilaciju | 70 mm |
| 03 | Sekundarna krovna kritina | 0,2 mm |
| 04 | Mineralna toplinska i zvučna izolacija s drvenim rogovima | 240 mm |
| 05 | Parna brana | 0,2 mm |
| 06 | Mineralna toplinska i zvučna izolacija s drvenom podkonstrukcijom | 60 mm |
| 07 | Protupožarna gipsano-kartonska ploča | 12,5 mm |
| Debljina krova | 433 mm | |
| Debljina izolacije | 300 mm | |
| Toplinska propusnost kroz izolaciju | 0,13 W/m²K | |
| Toplinska propusnost uzimajući u obzir udio drveta | 0,15 W/m²K | |
